ZYK-101 小巧型壓力開關
一、產品概述:
該產品以三線制電流環的形式向用戶提供了一個與壓力控制點相應的電信號,用于驅動后續繼電器或向后續電子線路提供開關信號以實現系統壓力控制。適用于石油、化工、冶金、交通、電力等流體壓力的控制。 二二、產品特點:
1.全不銹鋼結構設計,傳感器隔離膜片為不銹鋼316L,介質兼容性強;
2. 整體結構符合IP65防護要求;
3.體積小、安裝使用方便,可調整開關設置點; 可提供NPN型和PNP型兩種工作模式。
二、性能指標:
1.控制范圍:-0.1MPa...0MPa~0.01MPa...10 MPa
2.控制精度:±1%FS(遲滯+重復性)開關遲滯:≤±1%FS
3.供電電源:12V~24V DC負載電流:4mA~40mA DC 漏電流(關斷電流):≤4mA DC 鏈接方式:5芯M12插頭
4.內部壓降:≤8V DC 重復性:≤±0.5%FS
5.溫度特性:≤±3%FS 工作溫度:-10℃ ~80℃
三、工作模式:
ZYK-100小巧型有以下兩種工作方式:
1. NPN型:被測量壓力≥設定壓力時
輸出電流=負載電流
2. PNP型: 被測壓力≤設定壓力時
輸出電流=負載電流
其余壓力狀態時,輸出電流=漏電流
工作時必須接負載,在實際應用中負載電阻因在200Ω~3KΩ之間,功率≥1/2W。配接感性負載時,應在負載兩端并入適當電容。

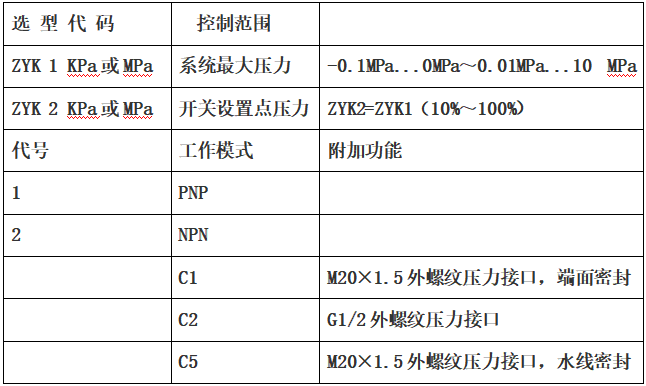

四、選型指南:
五、選型提示:
1、壓力開關設置點ZYK2的壓力大小建議在最大壓力范圍ZYK1的(10%~100%)以內,以確保控制點工作穩定。
2、NPN型和PNP型輸出控制方式分別為常開型和常閉型兩種工作模式。
3、在配接感性負載時,應在負載兩端并入適當電容。
4、齊平膜型壓力開關的控制范圍為0kPa~70kPa…10MPa。
六、軟件讀寫:
1.連接設備:將調試器的USB線連接到電腦,必須安裝USB驅動程序,給設備供電DC24V/100mA,點擊“搜索”按鈕搜索設備,如果可以搜索到,軟件最下面的狀態欄會有提示,如果搜索不到,請檢查連線,設備供電,USB驅動是否安裝 正確。
2.讀取全部數據:搜索到調試器以后點擊“全讀”按鈕,軟件會將設備內部的所有數據讀取出來,并且會自動開啟連續讀取功能,連續讀取的數據主要有ADC值,壓力值,開關的狀態(接通或者斷開的信息),連續讀取可以通過選項打開或者關閉。
3.寫入全部數據:所有的數據修改完畢以后必須點擊“全寫”按鈕,確保新的數據全部下載到設備內部。設備重新上電后會以新的數據運行。
4.數據文件的保存和讀取:菜單項的打開數據文件和保存數據文件,主要功能是數據備份,保存功能會在軟件所在的目錄位置生成一個DATA.CSV的參數配置文件,打開功能則會自動打開此文件并將數據導入到軟件的界面中。

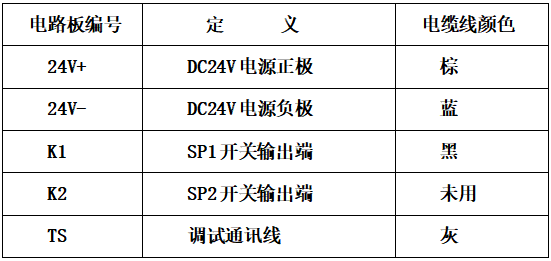

七、電氣定義:
八、產品質保:
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出您的建議。
資料下載?:ZYK-101 小巧型壓力開關
