ZYB104-Z數字壓力表
一、產品概述:
數顯壓力表為全電子結構,前端采用帶隔離膜充油壓阻式壓力傳感器,輸出信號由高精度,低溫漂的放大器放大處理,送入高精度的A/D轉換器,轉換成微處理器可以處理的數字信號,經過運算處理,由LED顯示器顯示出實際的壓力值。
該智能數顯壓力表使用靈活,操作簡單,調試容易,安全可靠。廣泛應用于水電,自來水,石油,化工,機械,液壓等行業,對流體介質的壓力進行測量顯示。
二、產品特點:
1.4位LED數碼管數字顯示,分辨率高,無視值誤差.
2.100標準儀表安裝
3.參數修正功能,現場能對儀表零點,誤差值進行修正.

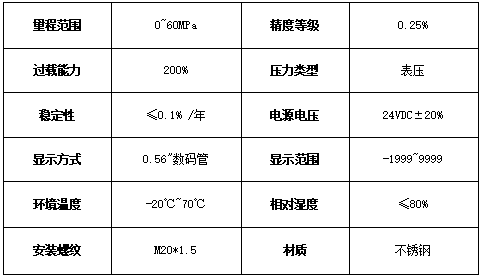

三、技術參數:

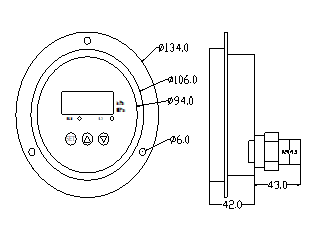

四、外型尺寸:
五、安裝方法:
5.1機械連接:
可以通過壓力管接頭(M20*1.5)(其他尺寸接頭可在訂貨時說明),直接裝在液壓管路上。在關鍵應用場合(如劇烈震動或沖擊),壓力管接頭可以通過微型軟管進行機械解耦。
注:量程小于100KPa時必須垂直安裝.
5.2電氣連接:
輸出:4-20mA接線
1(棕色):電源+
2(藍色):電源-
3(黑色):4-20mA+
4(白色):4~20mA-
為了防止電磁干擾的影響應注意以下事項:
線路連接盡量短
采用屏蔽線
盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
若用微型軟管安裝,殼體必須單獨接地
六、使用須知:
1. 儀表儲藏與使用適宜在環境溫度為-20℃~70℃,現對濕度小于80%的場合.
2. 儀表接頭在連接管路時應盡量同心平服.
3. 儀表連接電源時應參照5.2電氣連接進行操作,在確認操作無誤后方可接通電源進行運行.
4. 儀表在無壓力的情況下出現無效數值,可按附圖上的操作方法清除
七、產品質保:
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出您的建議。
資料下載?:ZYB104-Z數字壓力表
