ZYB100C 普通差壓變送器
一、產品概述:
擴散硅差壓變送器由雙隔離差壓傳感器、集成放大電路組成,具有穩定性高、動態測量性能好等優點;配置高性能微處理器對傳感器非線性和溫度漂移進行修正補償,
實現精確的數字數據傳送、現場設備診斷,遠程雙向通信等功能,適合使用在對液體、氣體的測量控制中。此變送器有多種量程范圍,可以滿足各類用戶的需求。
其廣泛應用于冶金、機械、石油、化工、電站、輕工、食品、環保、國防及科研的各個領域。
二、技術特點:

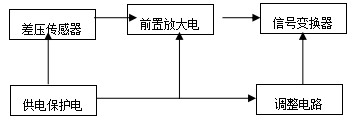

擴散硅差壓變送器工作原理為:過程壓力作用在傳感器上,傳感器即輸出與壓力成正比的電壓信號,電壓信號通過放大電路轉化為4—20mA標準信號。其供電保護電路為傳感器提供激勵,此傳感器采用了精密溫度補償電路。

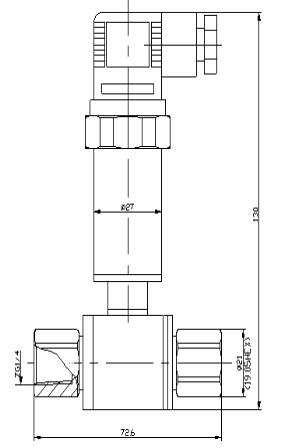

三、產品結構:

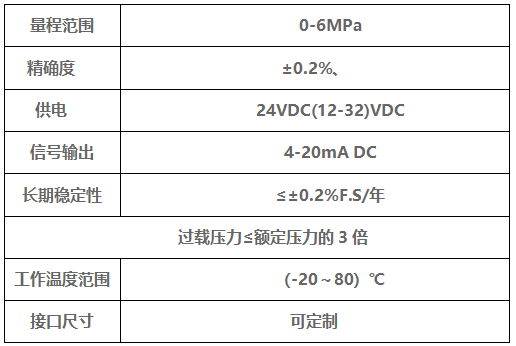

四、規格參數:
五、壓力連接:
差壓變送器有兩個進氣口,一個高壓進氣口,標志為“H”;一個低壓進氣口,標志為“L”。在安裝過程中,不允許有漏氣現象,漏氣存在會使測量精度降低。
壓力接口一般使用G1/4內螺紋,1/4NPT外螺紋。過靜壓兩端同時加壓≤2.8MPa,過載時高壓端的壓力≤3×F.S。
六、電氣連接:

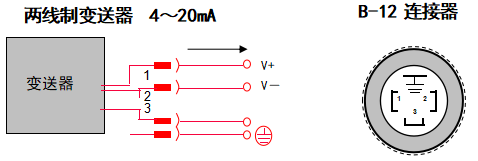

差壓變送器電氣連接方式:赫斯曼接頭。具體接線方式如下圖示:
差壓變送器輸出為4-20mA的直流信號,供電電壓范圍為(12~ 32)VDC,標準電壓為24VDC
七、使用維護:
1.差壓變送器體積小,重量輕,在安裝時可以直接安裝在測量點上,注意檢查壓力接口的密封性,防止因漏氣而影響測量精度。
2.按規定連接好導線,變送器即可進入工作狀態。對于測量精度要求較高時,儀表應先通電半小時之后再進入工作狀態。
維護:
1:正常使用的變送器無需維護。
2: 變送器校驗方法:在壓力為零時,先調整零點,再加壓至滿程后,對滿量程進行校驗,如此反復直至達到標準要求。
3:儀表的定期校驗,應由專業人員操作,以免造成人為損壞。
4:儀表不用時應置于10—30℃,濕度為30%---80%的清潔環境中保存。
八、注意事項:
1.差壓變送器在安裝時建議加兩通閥,以防止變送器兩端加過大的靜壓力,連接方式如下圖所示:
2.差壓變送器應使用在對316L不銹鋼膜片無腐蝕的氣體和液體中。
3.接線時應嚴格按照說明書的接線方式,確保變送器的正常工作。
4.現場干擾較大或要求較高的場合,可選用屏蔽電纜。
九、產品質保:
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出您的建議。
