ZS-5YM 3051壓力變送器模塊
一、產品概述:
1.全智能兩線制4-20mA工作方式,5位LCD顯示。
2.傳感器恒流恒壓激勵,恒流0.4mA,恒壓2.5VDC。
3.ADC輸入幅度為±5mv~±80mv,提供24位內核分辨率,有用位數達到18位。電路板內置的放大倍數為12~200倍。支持傳感器信號的自動極性轉換。
4.適合擴散硅壓力傳感器,陶瓷壓力傳感器。
5.提供主變量清零,有源與無源遷移功能,19種單位轉換,6種顯示模式,顯示分辨率調整,恢復工廠數據等功能,適合各類客戶的特殊需求。
6.2~5點的非線性修正功能,消除傳感器的非線性誤差。
7.全數字校準,無任何可動電位器,溫漂更低。
8.加強的抗干擾設計,適合種種電磁環境惡劣的工業環境。
二、規格參數:
1.電源電壓:12~30VDC,推薦24VDC。電源變化基本無影響。
2.信號范圍:電路板為±5mv~±80mv,對應1.5mA擴散硅傳感器輸出最大可達320mv。
3.恒流激勵:0.4mA,適合恒流供電的傳感器(3~8kΩ)。
4.恒壓激勵:2.5VDC/0.5mA,適合陶瓷壓阻傳感器。
5.工作環境:溫度-30~80℃,濕度<85%,干燥無腐環境。
6.外形尺寸:53*53*23。
7.負載電阻:(VCC-12)/20mA
8.電流輸出分辨率:約1uA
9.溫漂系數:35ppm/℃
10.顯示范圍:-19999~99999
三、產品結構:

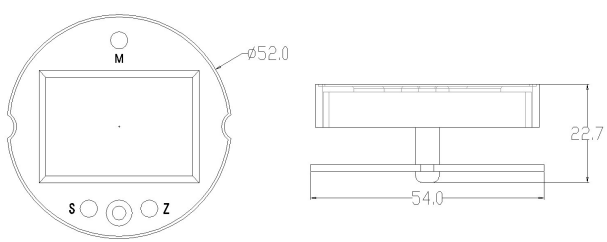

3.1外形圖:

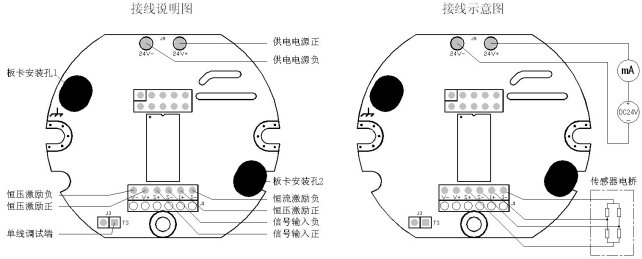

3.2接線圖:
(圖中所示為接恒流激勵傳感器)
圖中J3為校準通信單線接口。
J1為傳感器接線端子,提供恒壓恒流激勵。
24V+和24V-為變送器兩線制接線口,提供DC24V電源,輸出4~20mA電流信號。
四、功能設置:

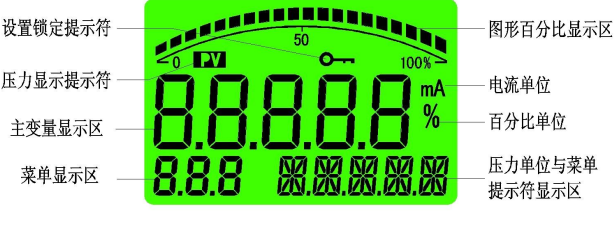

4.2顯示區域說明

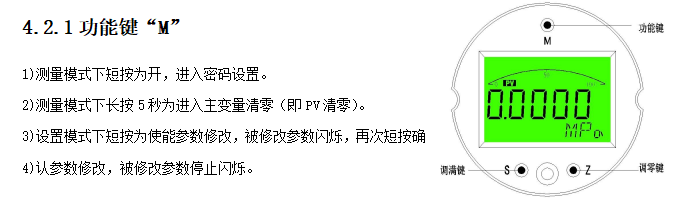

4.2.2調滿鍵“S”
1)測量模式下短按為顯示模式修改功能。
2)測量模式下長按5秒為進入調滿功能(即標定變送器滿點)。
3)設置模式下為設置參數加一功能,長按時連續移位加一。
4.2.3調零鍵“Z”
1)測量模式下短按為顯示模式修改功能。
2)測量模式下長按5秒為進入調零功能(即標定變送器零點)。
3)設置模式下為設置參數移位與減一功能,長按時連續移位或減一。
4.2.4按鍵功能綜述:
1)儀表通過面板的三個按鍵實現所有的參數輸入和校準數據的設置、采集,本儀表的設置和輸入采取了多種優化措施來提高客戶的操作速度:
2)儀表的移位鍵和增加鍵具有變速率功能。
3)儀表同時具有移位和增量輸入方法,針對需要大量數修改的菜單使用移位方式,需要連續輸入數據的菜單采取了增量方式。
4)儀表在設置狀態下會停止模擬輸出,所以如果60秒內用戶沒有操作儀表,則會自動退出到測量狀態。
5)儀表在正常退出菜單的時候才會保存所有設置的參數。
4.3快捷功能:

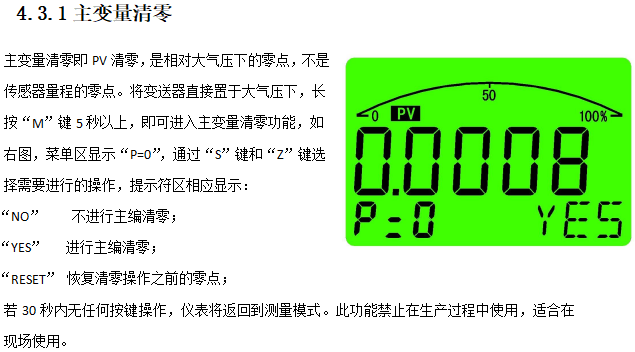

儀表有主變量清零,零點有源遷移,滿點有源遷移三種快捷功能,便于用戶現場的快速設定。

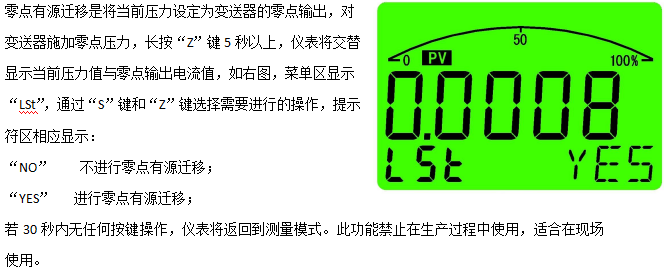

4.3.2零點有源遷移:

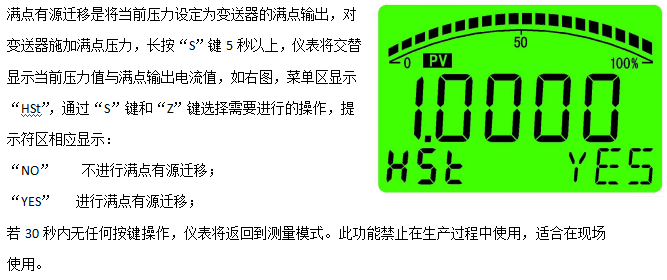

4.3.3滿點有源遷移
4.3.4
五、菜單說明:

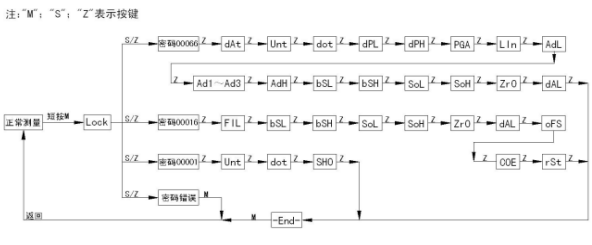

本儀表菜單分為“生產調試菜單”; “高級用戶菜單”;“普通用戶菜單”三級,由各級菜單的進入密碼做為區分。
“生產調試菜單”
進入密碼為“00066”,由變送器生產廠家使用,對變送器的基本參數進行設置,決定了變送器的精度,標定值等參數,因此生產調試菜單不能對一般用戶開放,以免標定數據被破壞。
“高級用戶菜單”
進入密碼為“00016”,是針對變送器現場使用要求進行一些特殊設置時使用。
“普通用戶菜單”
進入密碼為“00001”,可進行顯示單位,顯示分辨率,以及顯示模式的設定。
注:在高級用戶與用戶菜單設定時,若60秒內無任何按鍵操作,將自動退出設定并返回到測量模式。
六、產品質保:
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出您的建議。
