ZS-6Y 液晶顯示表頭
一、產品概述:
1.兩線無源工作方式,4位LCD顯示。
2.支持零點清零,小信號切除,濾波設置等功能,使用方便
3.壓力﹑溫度﹑液位﹑等12種單位可選。
4.具有過流﹑過壓﹑短接﹑反接保護齊全,即使負載短路,直接24V供電也不會損壞。
5.加強的抗干擾設計,適合種種電磁環境惡劣的工業環境。
二、主要參數指標:
1.工作方式:4~20mA無源方式。
2.工作壓降:工作壓降:3.0V<@20mA;
3.顯示范圍:-1999~9999
4.電流分辨率:1uA
5.整機精度:0.1%
6.溫漂系數:<35ppm
7.工作環境:溫度-20~70℃,濕度<85%,干燥無腐環境。
8.外形尺寸:65×45×45mm(高×寬×厚)

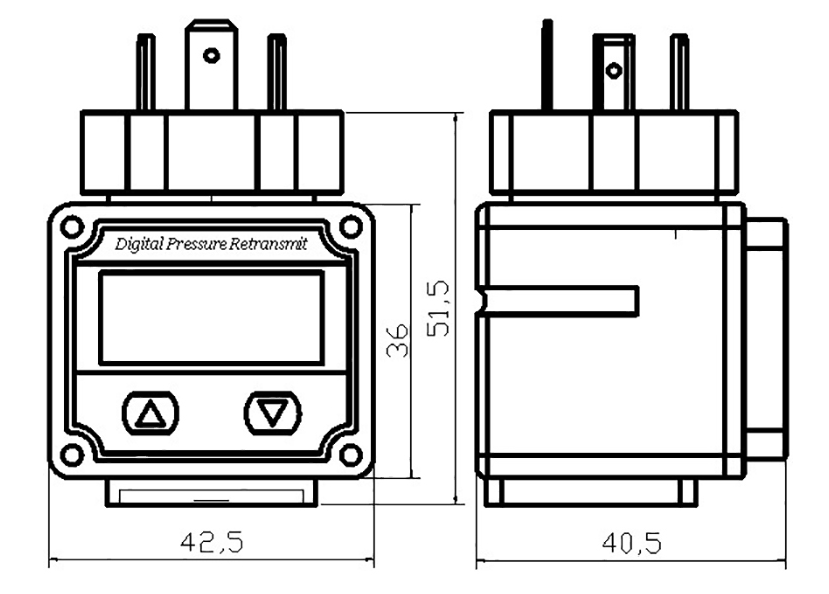

三、產品結構:

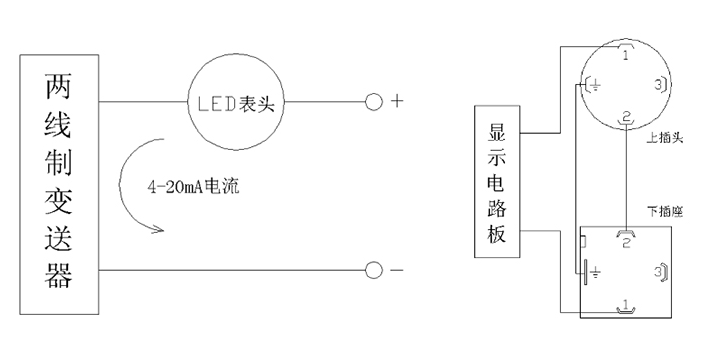

四、選型指南:

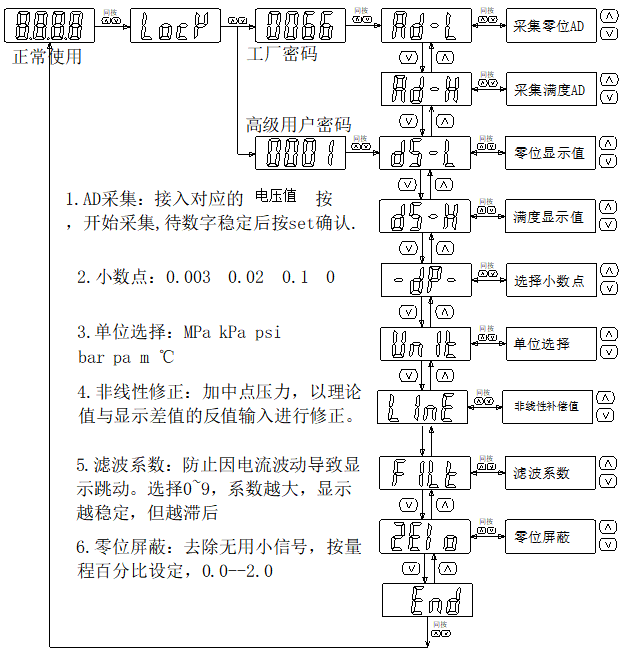

1.按鍵功能說明
(1)向上鍵“▲”
測量模式下長按5秒為進入主變量清零。
設置模式下短按為移動閃爍位。
(2)向下鍵“▼”
設置模式下為設置參數加一功能。
(3)設定鍵“▲”+“▼”
同時按下“▲”與“▼”為設定鍵功能。
測量模式同時按下“▲”與“▼”進入設置狀態。
設置模式同時按下“▲”與“▼”為設定或確認參數修改。
(4)按鍵功能綜述
儀表通過面板的兩個個按鍵實現所有的參數輸入和校準數據的設置、采集,本儀表的設置和輸入采取了多種優化措施來提高客戶的操作速度:
儀表的移位鍵和增加鍵具有變速率功能。
在用戶設置模式下,如果60秒內用戶沒有操作儀表,則會自動退出到測量狀態。
儀表在正常退出菜單的時候才會保存所有設置的參數。
五、產品質保:
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出您的建議。
資料下載?:ZS-6Y 液晶顯示表頭模塊
