一、產品概述：

數字壓力表為全電子結構，采用電池供電，現場安裝簡易。前端采用高精度壓阻式壓力芯體，經放大器、微處理器運算處理，由LCD顯示出實際的壓力值。

該智能數字溫度表使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓

進行測量顯示.

二、產品特點：

1.雙屏顯示，顯示內容清晰易讀

2.主屏5位實時壓力顯示

3.副屏可顯示最大值，最小值，峰值，環境溫度

4.圖形化壓力百分比與電池電量顯示

5.過壓閃爍提示，防止儀表過壓損壞

6.白色背光,便于夜間查看

7.10種壓力單位轉換，國際通用

8.采集速率30秒/次 至 100次/秒可選

9.自動關機功能有效延長電池壽命

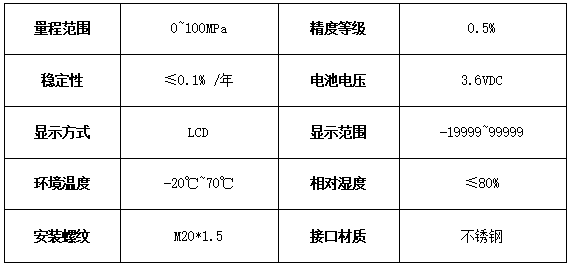

三、技術參數:

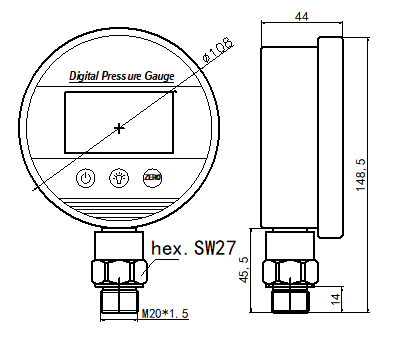

四、外型尺寸：

五、安裝：

可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上或容器上。

六、功能設置：

6.1按鍵功能

1.開關機鍵即 “S1”鍵 功能描述：

2.測量模式下短按為開，關機功能

3.測量模式下長按3秒進入設置模式

4.設置模式下短按為使能參數修改，被修改參數閃爍，再次短按確認參數修改，被修改參數停止閃爍。

5.背光開關鍵即 “S2”鍵 功能描述：

6.測量模式下短按為背光開，關功能

7.測量模式下長按3秒為快捷單位切換功能

8.設置模式下為設置參數移位與減一功能，長按時連續移位或減一

9.“ZERO”清零鍵即 “S3”鍵 功能描述：

10 測量模式下短按為清除峰值，最大值，最小值清除功能，當副屏顯示環境溫度時，此鍵短按功能無效。

11測量模式下長按3秒為壓力零點顯示清零功能

12設置模式下為設置參數加一功能，長按時連續加一

注：為便于設置能的描述，三個按鍵均以其編號“S1”“S2”“S3”命名， 在普通用戶與高級用戶設置模式下，若30秒內沒有按鍵操作，將從設置模式返回測量模式。

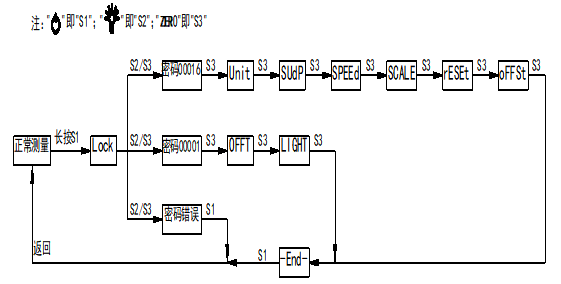

6.2設置圖框：

6.3設置圖框：

普通用戶菜單：

Luck：密碼輸入菜單，可設范圍(19999～99999)，副屏提示符“PIN”；

普同用戶密碼為“00001”；

高級用戶密碼為“00016”；

輸入密碼錯誤或超過30秒未有按鍵操作時將自動返回測量模式

OFFT：自動關機時間，可設范圍(0～15)；

“0”為不關機，副屏提示符“ON”,表示常開；

“1~15”副屏提示符為“Man”,表示時間單位為 分鐘

Light：背光開啟時間，單位為秒

“0，5，10，15，30，60，120,180，88”可選

“0”為關閉背光，副屏提示符“OFF”；

“88”為背光常開，副屏提示符“ON”

高級用戶菜單：

Unit：用戶單位設置，可設范圍(0～10)，副屏提示符為各個單位，

“10”為不顯示單位，其中“Kef”表示壓力單位“kgf/cm2”；

“MMH”表示壓力單位“mmH2O”； “MH2”表示壓力單位“mH2O”；

Sup：副屏顯示模式，可設范圍(0～3)，

“0”副屏提示符“PK”表示副屏顯示測量的峰值；

“1”副屏提示符“LOW”表示副屏顯示測量最小值；

“2”副屏提示符“HIG”表示副屏顯示測量最大值；

“3”副屏提示符“℃”表示副屏顯示環境溫度

Speed：

采集速率設置，可設范圍: 30秒/次, 15秒/次, 10秒/次,(1～5)秒/次, 2次/秒, 4次/秒, 8次/秒, 16次/秒, 32次/秒, 66次/秒, 100次/秒；

副屏提示符“t/S”表示“次/秒”；

副屏提示符“S/t”表示“秒/次”

SCALE：最小分顯示辨率，可設范圍(1～9)，副屏提示符為工廠標定時的壓力單位，設置此參數后，主屏顯示值的最末位將按照此設置值變化。

Zero：零點屏蔽值，可設范圍（0～10），副屏提示符“%”

如果不希望顯示零點漂移值，則可通過此菜單在壓力表允許的精度范圍內屏蔽顯示值，最大屏蔽范圍為量程的1%，使其在屏蔽范圍內零點與滿度值顯示為零點值或滿度值，注：1個字代表千分之一。

offset：副屏溫度修正，可設范圍(-10.0℃～10.0℃)，副屏提示符“℃”

當副屏顯示的溫度值與實際溫度有誤差時可通過此菜單進行修正

deal：顯示限幅開關,可設范圍（0～1）

“1” 副屏提示符“yes”表示打開超量程提示功能，當顯示壓力值大于量程的125%或低于量程的25%時顯示會閃爍提示；

“0” 副屏提示符“NO”表示關閉此功能。

reset：恢復工廠設置，可設范圍(0～1)，

“0” 副屏提示符“NO”表示不進行恢復工廠；

“1” 副屏提示符“yes”表示進行恢復工廠；

此功能只有在“-End-”菜單退出并保存時才會被執行

6.4設置方法：

6.4.1.長按“”，副屏幕顯示“LOCK”時，輸入“00001”，按壓“”確認，進入?yún)?shù)設置狀態

6.4.2.按“”選擇要修改的菜單

6.4.3.按“”鍵允許修改參數（字符閃爍）

6.4.4.按“”和“ZERO”修改數據

6.4.5.短按“”鍵，確認修改（停止閃爍）

6.4.6.選擇“End-”菜單按“”鍵確認退出。

七、使用須知：

7.1．儀表儲藏與使用適宜在環境溫度為-20℃~70℃,相對濕度小于80%的場合.

7.2.更換電池時請使用3.6V.

八、訂貨須知：

訂貨時應注明量程、精度等級、接口尺寸。

九、產品質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出您的建議。
